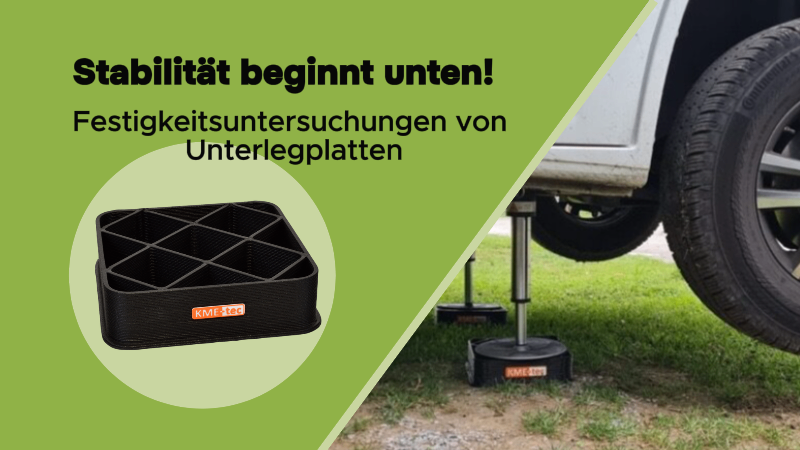

Warum sind Unterlegplatten wichtig?

Beim Camping und Reisen mit Wohnmobilen ist Stabilität ein entscheidender Faktor für Sicherheit und Komfort. Doch während viele Wohnmobilbesitzer sich um Aspekte wie Motorleistung, Bremsen und Reifen kümmern, wird oft ein wichtiger, aber oft übersehener Bestandteil vernachlässigt: die Unterlegplatten für Hubstützen. Diese unscheinbaren Teile spielen eine entscheidende Rolle bei der Stabilität des Wohnmobils, insbesondere auf unebenem Gelände oder beim Ausgleich von Höhenunterschieden. In diesem Sinne setzen wir auf FGF 3D-Drucktechnologie, um Unterlegplatten herzustellen, die nicht nur leicht und robust sind, sondern auch eine Vielzahl von Vorteilen bieten. Durch eine Kombination aus hochwertigen Materialien, individuellem Design und gründlichen Festigkeitsuntersuchungen haben wir es geschafft, Unterlegplatten zu entwickeln, die höchste Sicherheitsstandards erfüllen und gleichzeitig die Bedürfnisse unserer Kunden optimal adressieren. Im Verlauf dieses Blogs werden wir genauer auf die Vorteile von 3D-gedruckten Unterlegplatten eingehen, insbesondere auf die Bedeutung von Festigkeitsuntersuchungen und wie sie dazu beitragen, die Qualität und Zuverlässigkeit unserer Produkte sicherzustellen.

Vorteile von 3D-gedruckten Unterlegplatten

Leichtgewicht

Unsere 3D-gedruckte Unterlegplatte mit den Abmessungen von 280 x 280x 70mm wiegt nur ca. 1,0 kg. Durch den Einsatz von Materialoptimierungstechniken und intelligentem Design konnte das Gewicht auf ein Minimum reduziert werden, ohne dabei Kompromisse bei der Stabilität und Festigkeit einzugehen. Diese leichte Bauweise erleichtert den Transport und die Handhabung der Unterlegplatten erheblich, was besonders für Camper von Vorteil ist, die ihr Gepäck minimieren möchten.

Feste Materialien

Durch den Einsatz moderner Materialien wie faserverstärkten Kunststoffen weisen 3D-gedruckte Unterlegplatten eine hohe Festigkeit und Steifigkeit auf, ohne dabei übermäßig schwer zu sein. Dadurch bieten sie eine zuverlässige Unterstützung für die Hubstützen und erhöhen die Stabilität des Wohnmobils.

Effiziente Produktion und Designflexibilität

Im Gegensatz zu herkömmlichen Produktionsverfahren wie Spritzguss ermöglicht der 3D-Druck die Herstellung von Unterlegplatten mit deutlich dickeren Wandstärken. Dies bietet eine erhöhte Robustheit und strukturelle Integrität, die für die sichere Funktion der Unterlegplatten entscheidend ist. Die Designflexibilität des 3D-Drucks ermöglicht es auch, komplexe Geometrien und Verstärkungsstrukturen zu integrieren, die bei anderen Fertigungsmethoden nicht möglich wären. Dadurch können wir Unterlegplatten herstellen, die den spezifischen Anforderungen unserer Kunden optimal entsprechen und gleichzeitig höchste Standards in Bezug auf Stabilität und Sicherheit erfüllen.

Individuelle Gestaltungsmöglichkeiten

3D-Druck ermöglicht die Herstellung von Unterlegplatten mit komplexen Designs und individuellen Formen, die an die spezifischen Anforderungen und Bedürfnisse des Anwenders angepasst werden können. Dies ermöglicht eine maßgeschneiderte Lösung für verschiedene Reisemobile und Geländebedingungen.

Umweltfreundlichkeit

Der 3D-Druck kann dazu beitragen, Materialverschwendung zu reduzieren, da nur das Material verwendet wird, das tatsächlich für die Herstellung der Unterlegplatten benötigt wird. Dies trägt zur Nachhaltigkeit bei und minimiert den ökologischen Fußabdruck der Produktion.

Festigkeitsuntersuchungen

Um die Belastbarkeit und Zuverlässigkeit unserer FGF 3D gedruckten Unterlegplatten zu überprüfen, führten wir umfangreiche Festigkeitsuntersuchungen durch. Ein zentraler Bestandteil dieser Tests war die Prüfung einer Unterlegplatte mit den folgenden Spezifikationen:

• Abmessungen: 280 x 280 x 70 mm
• Gewicht: ca. 1,0 kg
• Material: Polypropylen (PP)
• Wandstärke: 6mm
• Füllung: Gitterstruktur

Im Rahmen dieser Tests legten wir besonderes Augenmerk auf die Belastbarkeit der Platte unter verschiedenen Lastszenarien. Im ersten Test haben wir die Platte einer maximalen Last von 286 kN (etwa 28 t) unterzogen, während die hydraulische Presse zunächst auf 28 Tonnen begrenzt war. Die Platte hielt dieser Belastung erfolgreich stand, was ihre außergewöhnliche Festigkeit und strukturelle Integrität demonstrierte.

Auf dem folgenden Diagramm zeigt die rote Linie den Verlauf der Kraft, die von der Presse während des Versuchs ausgeübt wurde. Die grüne Linie markiert den Höchstwert der Last (ca. 28 t), der während des Versuchs erreicht wurde. Dieser Wert gibt einen wichtigen Hinweis auf die maximale Belastung, die die Presse während des Tests bewältigen konnte. Die blaue Linie visualisiert den Weg der Presse während des Versuchs.

Im zweiten Test erhöhten wir die maximale Belastungsgrenze der Presse auf 80 Tonnen, um die Grenzen der Unterlegplatte weiter zu testen. Auch unter diesen anspruchsvolleren Bedingungen bewährte sich die Platte, indem sie erst bei einer Last von etwa 470 kN (etwa 47 t) nachgab.

Im zweiten Diagramm wird eine wiederholte Versuchsdurchführung dargestellt. Die rote Linie zeigt erneut den Verlauf der Kraft, die von der Presse ausgeübt wurde, während die blaue Linie den Weg der Presse während des zweiten Versuchs darstellt. Besonders wichtig ist die grüne Linie, die die Kraft markiert, bei der die Unterlegplatte unter dem Druck der Presse nachgab.

Die robuste Konstruktion der Unterlegplatte, einschließlich ihrer Gitterstruktur und der optimierten Wandstärke, ermöglichte es ihr, extremen Belastungen standzuhalten, ohne an Stabilität einzubüßen. Diese Ergebnisse unterstreichen die hohe Qualität und Leistungsfähigkeit unserer Unterlegplatten und bestätigen unser Engagement für langlebige und zuverlässige Produkte.

Fazit

Die Festigkeitsuntersuchungen von FGF 3D gedruckten Unterlegplatten haben deutlich gezeigt, dass diese Produkte eine beeindruckende Belastbarkeit und Zuverlässigkeit bieten. Durch den Einsatz hochwertiger Materialien wie Polypropylen (PP), eine robuste Gitterstruktur und eine optimierte Wandstärke konnten unsere Unterlegplatten selbst extremen Belastungen standhalten. Beachtenswert ist, dass die gemessenen Werte mit Abstand viel höher als die möglichen Kräfte während der Nutzung liegen, was unsere Produkte noch robuster und zuverlässiger macht. Die Ergebnisse dieser Tests belegen nicht nur die außergewöhnliche Festigkeit unserer Produkte, sondern unterstreichen auch unser Engagement für Qualität und Kundenzufriedenheit. Wir sind stolz darauf, Unterlegplatten anzubieten, die höchsten Sicherheitsstandards entsprechen und Ihnen ein sorgenfreies Camping-Erlebnis ermöglichen.
